ISS Palvelut

Black Box ServSensor valvoo ISS Palveluiden valvomolaitteita ja datakeskuksia

ISS valvomo ja Black Box ServSensor


Kiinteistöjen käytönohjaus ja energianhallinta on yksi ISS Palveluiden kiinteistöjen ylläpidon tärkeistä osa-alueista. ISS valvoo satojen suurten kiinteistöjen lämmitystä, jäähdytystä, ilmanvaihtoa ja muita elintoimintoja. Black Box ServSensor -järjestelmä puolestaan valvoo Kiinteistöpalveluiden keskusvalvomon laitetilan ja ISS Palveluiden muiden datakeskusten olosuhteita ja hyvinvointia.


"Valvoja se pitää olla valvojallakin" taisi ISS Palveluiden projektipäällikkö Jani Savolainen miettiä, kun hän ryhtyi hankkimaan Kiinteistöpalveluiden keskusvalvomoon Kuopioon järjestelmää, joka valvoo laitetilan olosuhteita ja varmistaa palvelinten ja tietoliikennelaitteiden hyvän toimintaympäristön. Runsaassa vuodessa hanke on laajentunut käsittämään ISS Palveluiden yli kymmenen datakeskusta eri puolilla maata.


Koneiden ja ihmisten pesäero


– Koko hanke lähti liikkeelle siitä, kun Kuopion keskusvalvomomme muutti uusiin tiloihin vuoden 2008 lopulla, kertoo Savolainen. – Aikaisemmin kaikki tietokoneet olivat pöytien alla samassa tilassa ihmisten kanssa. Tämä aiheutti aika korkean melutason valvomoon ja tilaa piti jäähdyttää kesät talvet, mikä ei ollut kovin hyvä ihmisille.

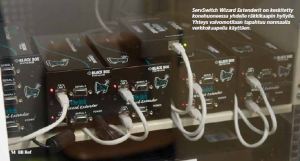

Black Box Wizard Multimedia Extender ISS Palveluiden konehuoneessa– Uuteen valvomoon rakensimme erillisen konehuoneen, minne kaikki koneet sijoitettiin omiin kaappeihinsa. Valvomotilaan tuotiin vain koneiden näytöt, näppäimistöt ja hiiret. Tiedonsiirto koneiden ja käyttölaitteiden välillä tapahtuu Black Box ServSwitch Wizard Extender -laitteilla. Niiden avulla on mahdollista siirtää normaalia ATK-kaapelointia käyttäen jopa neljän näytön korkearesoluutioinen kuva, näppäimistö, hiiri, USB ja audio tarvittavan matkan päähän.


Kiinteistöpalveluiden valvomon kohdalla etäisyys koneiden ja käyttöpisteiden välillä on vain muutamia metrejä, joten kaapelointietäisyyttäkään ei kerry juuri 10 metriä enempää. Kaapelointina käytetään tavallista paikallisverkkokaapelia, joka kulkee siististi tavallisissa asennuskouruissa. Kaikki uudet koneet sijoitetaan suoraan konehuoneen räkkikaappeihin. Nyt valvomotilassa on vain runsas joukko näyttömonitoreita, näppäimistöjä ja hiiriä sekä muutama salkkumikro.


Valvomon koneet valvontaan


– Black Box -ratkaisujen avulla olisi ollut toki mahdollista myös keskittää kaikkien koneiden hallinta vaikka yhdelle näytölle ja hallintalaitteille, jatkaa Savolainen. – Meidän tapauksessamme tilanne on kuitenkin päinvastainen kuin varsinaisissa palvelinkeskuksissa. Me nimenomaan tarvitsemme monia näyttöjä, joilta voimme muutamalla silmäyksellä nähdä lukuisien eri kiinteistöjen tilanteen ja järjestelmien viestit.


– Seuraava askel oli rakentaa laitetilaan valvontajärjestelmä. Esimerkiksi lämpötila saattaa konehuoneessa kohota hyvinkin nopeasti, jos ilmastointiin aiheutuu häiriö. Black Box esitteli meille ServSensor -järjestelmänsä, jonka totesimme soveltuvan tarkoitukseen erinomaisesti.


ISS valitsi ServSensor V4P -keskusyksikköön perustuvan ratkaisun, joka edustaa ServSensor-tuoteperheen uutta sukupolvea. Ratkaisussa valvotaan lämpötilaa ja kosteutta konehuoneen huonetilassa sekä erikseen laitekaapeissa. Lisäksi järjestelmään kuuluu savu- ja vesivuotohälyttimet, ovikytkin konehuoneen ovessa ja valvontakamera. Myös jäähdytyskoneella on oma hälytysanturinsa. ServSensorin hallinta tapahtuu tavallisen selaimen avulla ja hälytysten siirto sähköpostina ja/tai SMS-viestinä matkapuhelimiin.


Black Box Servsensor hallintanäkymäFiksu itsenäinen järjestelmä


ServSensor-järjestelmän hallintaohjelmassa kaikille analogisille suureille (kuten lämpötila ja suhteellinen kosteus) voidaan antaa rajat korkeaa ja matalaa varoitusta sekä korkeaa ja matalaa kriittistä hälytysarvoa varten. Savu, vesivuoto ja ovikytkin ovat on/off-tyyppisiä ilmaisuja. Lisäksi jokaisella kanavalla on ilmaisu anturiviasta.


ServSensor V4P -keskusyksikköön voidaan liittää kahdeksan erilaista anturia ja lisäksi neljä etäohjattavaa dome-kameraa. Aikaisemmin mainittujen lisäksi on saatavana erilaisia antureita esim. jännitteen mittaamiseen, liiketunnistukseen ja ilmavirran tunnistukseen. Lisäksi järjestelmällä voidaan ohjata releitä anturitietojen perusteella ja siihen voidaan liittää sireeni ja vilkkuvalo hälytysten ilmaisuun.


ServSensor-järjestelmä kerää lokitiedostoa kunkin anturin tilasta ja kerättyä tietoa on mahdollista tarkastella havainnollisena graafisena esityksenä päivä-, viikko-, kuukausi- tai vuositasolla.


– ServSensor on hyvä järjestelmä, koska se on yksi selkeä tuote, aina sama, eikä sidoksissa rakennusautomaatiojärjestelmään, luettelee Savolainen. – Me olemme nyt luokitelleet kaikki hälytykset luokkaan kriittinen, eli varoitukset ja hälytykset menevät molemmat samalla tavalla tekstarina kännykkään. Hyödynnämme myös ServSensor-järjestelmän virtuaalipuolen ominaisuuksia. Lisävarmistuksena pingaamme sen avulla palvelimet ja verkkoyhteydet, että kaikki on pystyssä.


– Kuopion valvomossa kerättyjen kokemusten jälkeen olemme laajentaneet ServSensor-järjestelmäämme käsittämään 14 eri puolilla maata olevaa laitetilaamme. ServSensor on osoittautunut oikein fiksuksi vekottimeksi tehtäväänsä, arvioi Savolainen.


Positiivinen kuva Black Boxista

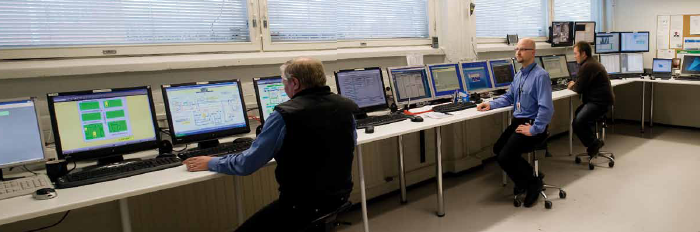

ISS Palveluiden valvomo, Jani Savolainen– Alkujaan etsimme netistä ratkaisua Kuopion uutta valvomoa suunnitellessamme, muistelee Savolainen. – Sitten saimme oman talon sisältä vinkin Black Boxista. Soitimme heille ja sieltähän alkoi löytyä ratkaisuja joka lähtöön. Olemme saaneet heistä erittäin positiivisen kuvan kaikin puolin. Henkilöt saa nopeasti kiinni puhelimella tai sähköpostilla ja maksuton tekninen tuki on suuri plussa. Black Boxia voi suositella vastaaviin paikkoihin.
