Suuressa sairaalassa tehdään paljon leikkauksia. Jorvin sairaalan leikkausosaston 11 leikkaussalissa tehdään tyypillisesti kaksi tai kolme operaatiota päivässä kussakin. Jokaiseen operaatioon liittyy potilaan valmistelu ja lääkitys, leikkaussaliin siirtäminen, leikkaavien lääkärien ja muun leikkaussalihenkilökunnan valmistautuminen, itse operaatio ja sen jälkeen salin siivoaminen, huoltaminen ja varustelu seuraavaa operaatiota varten.
Monien ihmisten yhteistyötä
Leikkausosaston toimintaa hoitaa melkoinen joukko ihmisiä, joista jokaisella on omat tehtävänsä. Osa henkilöistä hoitaa tehtäviään yleensä samassa salissa, toiset käyvät huoltamassa ja varustelemassa vuoron perään kaikkia saleja. Tehtävien sujuvan hoitamisen ja turhien viiveiden välttämisen kannalta on välttämätöntä, että kaikki toimintaan osallistuvat tietävät, mitä missäkin tapahtuu kullakin hetkellä.
Osastolle on luonnollisesti suunniteltu päivärytmi ja -ohjelma, jonka mukaisesti toimenpiteet tapahtuvat. Koskaan ei kuitenkaan voi olla täysin varma esimerkiksi vaativan operaation kestosta. Operaatio saattaa venyä, jolloin laitos- ja välinehuolto ei pääse työhönsä suunnitellulla hetkellä tai operaatio saattaa päättyä suunniteltua nopeammin.
Aikaisemmin Jorvin sairaalan leikkausosastolla käytettiin ainoastaan pikapuhelinten kautta tehtyjä kuulutuksia salien valmiustilasta, tyyliin "sali viisi siivouksessa" tai "sali seitsemän valmis". On kuitenkin helppoa ymmärtää, että näin suurella osastolla kuulutuksien määrä on tavattoman suuri ja niiden jatkuva seuraaminen vaati henkilökunnalta tarkkaa keskittymistä. Siitä huolimatta omaan tehtävään liittyvä kuulutus saattoi joskus mennä ohi korvien, mikä aiheutti turhia viiveitä toiminnassa.
Visuaalinen aikataulu kaikkien nähtävissä
Nykyisin Jorvin leikkausosastolla on otettu käyttöön tarkoitusta varten räätälöity visuaalinen ohjelmisto, jossa selkeiden väripalkkien avulla näytetään jokaisen leikkaussalin tilanne aikajanoilla. Eri värien avulla ilmaistaan, onko sali käytössä tai siivouksessa, valmis seuraavaan operaatioon, tai onko leikkauksen aikataulussa viivästymistä. Salin tilanne päivitetään ohjelmistolle ja näytetään InfoTV-näyttöjärjestelmällä osastolla. Tilannetta voidaan päivittää jatkuvasti sekä leikkausosaston kansliasta että jokaisesta leikkaussalista käsin.
Black Box -järjestelmä jakaa tilannekuvan kymmenelle suurkuvanäytölle, jotka on sijoitettu käytäville, kirurgien ja anestesialääkäreiden tiloihin sekä väline- ja laitoshuoltotiloihin, kaikkien tarvitsevien helposti nähtäville. Lisäksi tilannekuva on nähtävissä useimmilla osaston tietokoneiden näyttöruuduilla.
Järjestelmä helpottaa kaikkien osastolla työskentelevien elämää ja tehostaa toimintaa. Kuulutusten seuraamisen sijasta jokainen voi yhdellä vilkaisulla nähdä näytöltä, milloin on aika valmistautua omien tehtävien hoitamiseen. Huoltohenkilöt osaavat varustaa välineensä ja leikkaavat lääkärit tietävät, milloin on aika peseytyä ja pukeutua seuraavaa toimenpidettä varten.
Sujuva toteutus omana asennustyönä
– Black Box oli meille entuudestaan tuttu kumppani lähinnä tietoverkkomme kuituratkaisujen puolelta, kertoo HUS-Kiinteistöt Oy:n teleteknikko Ilkka Kostamo. – Muutaman kyselyn jälkeen selvisi, että Black Boxin ratkaisulla näyttöjärjestelmän toteutus onnistuu hyvin. Heidän tekninen tietämyksensä oli tärkeä tekijä järjestelmän suunnittelussa. Tietotaito ratkaisun toteutuksesta oli selkeästi Black Boxin vahvuus.
– Toteutimme järjestelmän kaapeloinnin ja laiteasennukset omana työnä Black Boxin suunnitelmien ja ohjeiden pohjalta. Verkkokaapelointi tehtiin normaalilla CAT6-parikaapelilla, mikä oli projektissa tärkeä etu. Myös olemassa olevaa yleiskaapelointia olisi ollut mahdollista käyttää, jos kaapelien kulkureitit olisivat olleet tarkoitukseen sopivat. Näin ei kuitenkaan tällä kertaa ollut, joten teimme osastolle oman kaapelointiverkon monitorinäyttöjä varten.
– Ratkaisussa käytetty tekniikka antaa mahdollisuuden siirtää korkearesoluutioisen kuvan sekä stereoäänen jopa 300 metrin etäisyydelle lähettävästä laitteesta, jatkaa Kostamo. – Meidän toteutuksessamme kaapelointietäisyydet eri näytöille ovat noin 10 - 100 metriä. Siirtotekniikan lisäksi saimme Black Boxilta myös korkealaatuiset monitorinäytöt hyvin edullisesti. Sen ansiosta meillä oli mahdollisuus asentaa näytöt, joiden tarkkuus on jopa korkeampi, kuin mitä sovelluksemme edellyttää.
– Black Boxin laitteet ovat hyvin selkeitä, joten asentaminen oli helppoa. Lisäksi Black Boxin maksuton tekninen tuki oli käytettävissämme koko ajan. Kuvansiirtolaitteiden yksi hyvä lisäpiirre on De-Skew -ominaisuus, jonka avulla oli helppo säätää kaapelien erilaisista pituuksista syntyvä kuvan terävyyttä haittaava pieni vaihe-ero paikalleen. Näin jokaisen näytön kuvasta saatiin kristallin kirkas ja terävä.
Näytöt Black Boxilta myös turvavalvomoon
Leikkausosastolle asennettiin viisi 32-tuuman näyttöä, neljä 40-tuumaista ja yksi 46-tuumainen. Black Boxin toimitukseen kuului myös näyttöjen asennustelineet. Näytöissä on kattavat liitännät, monipuoliset toiminnot ja sisäänrakennetut kaiuttimet. Kaikki näytöt ovat ammattikäyttöön suunniteltuja julkisen tilan monitoreja, joiden käyttöikä on erittäin pitkä. Käyttöikää lisää vielä näyttöjen sisäinen sammutus-käynnistys -aikaohjaustoiminto. Näyttöjen valoteho on korkea, 450 cd/m2 ja 46-tuumaisessa peräti 700 cd/m2.
Kuvansiirtolaitteisto tukee erittäin korkeita kuvaresoluutioita, jopa 1600 x 1200 pikseliä, sekä stereo-audiota. Kuhunkin Black Boxin kuvansiirtovastaanottimeen voidaan liittää kaksi näyttöä, mitä myös Jorvin ratkaisussa hyödynnettiin.
– Myös Black Boxin palvelua täytyy kehua, sanoo Kostamo. – Tuomas Törnroos otti asiamme "omakseen" ja yhteistyönä suunnittelimme hyvän ratkaisun käyttöömme. Asiasta kiinnostuminen, osaaminen ja avuliaisuus ansaitsevat hyvät arvosanat. Myös toimitus tapahtui aikataulussa. Verkkoon liittyvät komponentit Black Boxilla oli hyllyssä Suomessa ja myös monitorit tulivat suunnitellussa aikataulussa, vaikka aikataulu olikin tiukka.

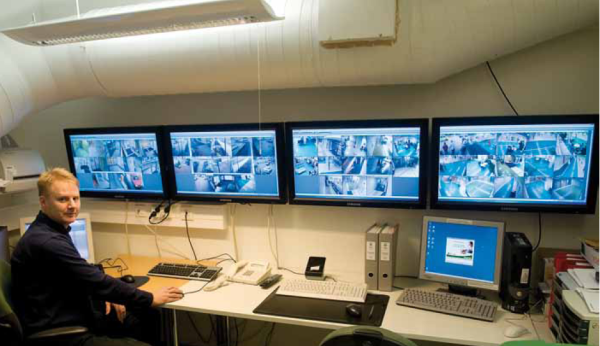

– Pian tämä projektin valmistuttua päätimmekin hankkia Black Boxilta myös turvavalvomoomme neljä 32-tuumaista laajakuvanäyttöä vanhojen näyttöjen tilalle. Näytöt on liitetty kahteen valvomotietokoneeseen kaksoisnäyttötoimisina ja niillä näytetään kiinteistömme valvontakameroiden kuvia. Uudet näytöt parantavat kuvanlaatua ja yksittäisen kamerakuvan kokoa näytöllä. Myös valvomon käytännöllisyys parani, kun näytöt asennettiin pöydän sijasta seinälle.
– Viimeisin hankintamme Black Boxilta on neuvotteluhuoneen 52-tuumainen suurkuvanäyttö, joka korvaa dataprojektorin. Monitori on riittävän suuri ja sen kuvanlaatu – resoluutio jopa 1920 x 1080 – ja kirkkaus on paljon parempi kuin useimmissa projektorissa. Black Box on osoittautunut hyväksi toimittajaksi Jorvin sairaalan monissa erilaisissa tarpeissa, summaa Kostamo.
